Ισχυρά Ρεύματα

Οι εγκαταστάσεις ισχυρών ρευμάτων περιλαμβάνουν τις γειώσεις, την αντικεραυνική προστασία, την παροχή ενέργειας, τους γενικούς πίνακες και τους υποπίνακες διανομής ισχύος και τις εγκαταστάσεις φωτισμού, ρευματοδοτών και κίνησης. Προκειμένου να σχεδιαστεί μια εγκατάσταση:

• Επιλέγεται το σύστημα γείωσης και ισοδυναμικής προστασίας όπως θεμελιακή γείωση (κύρια επιλογή σε νέα κτίρια), τρίγωνο γείωσης με ράβδους, ηλεκτρόδιο γείωσης με ράβδο ή πλάκα ή «Ε», ή από συνδυασμό τους, ανάλογα με το είδος του εδάφους, την ύπαρξη υποσταθμού 20kV/400V, την ύπαρξη διαφραγματικού τοίχου και στεγανολεκάνης, τη χρήση του κτιρίου κλπ.
• Γίνεται η εκτίμηση κινδύνου και επιλέγονται τα μέτρα αντικεραυνικής προστασίας (Σ.Α.Π. και απαγωγείς υπερτάσεων).
• Επιλέγονται οι πηγές τροφοδοσίας ενέργειας από υποσταθμούς 20kV/400V ή διατάξεις μετρητών ΧΤ του Δημόσιου Παρόχου, ηλεκτροπαραγωγά ζεύγη, συστήματα UPS, τεχνική παροχή, φωτοβολταϊκά συστήματα, ή από συνδυασμό τους ανάλογα με την απορροφούμενη ισχύ της εγκατάστασης, τη χρήση του έργου και τους περιορισμούς που θέτει ο Δημόσιος Πάροχος.

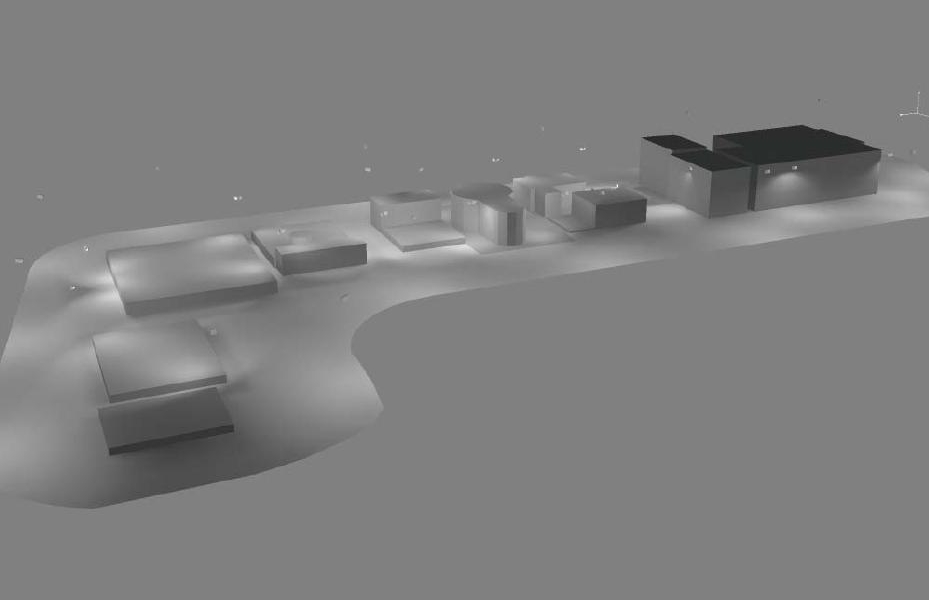

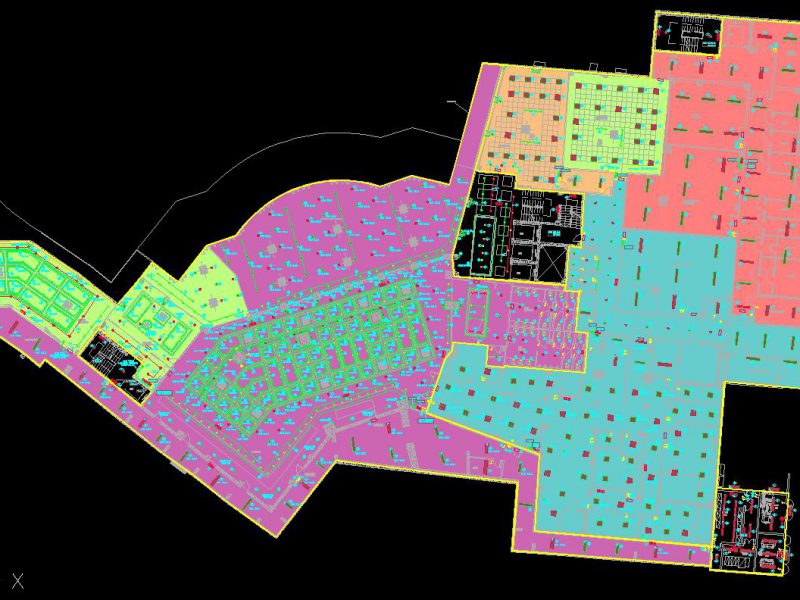

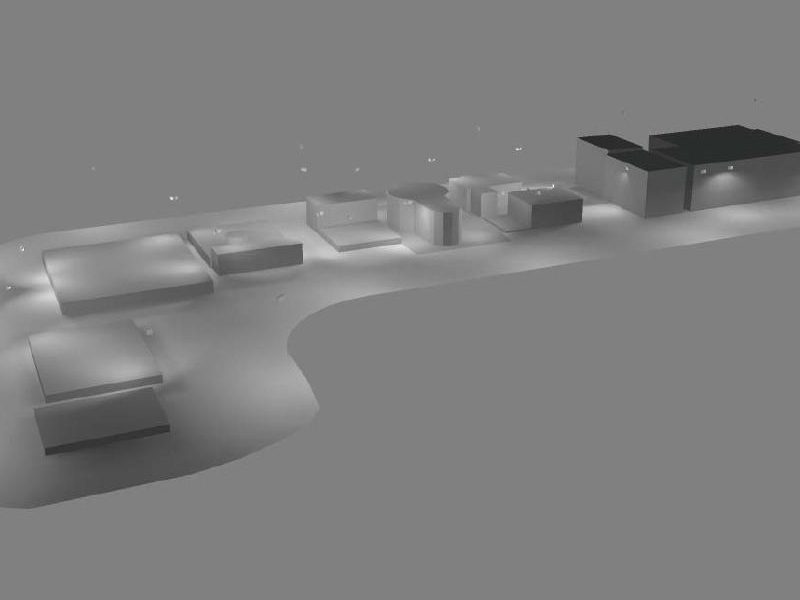

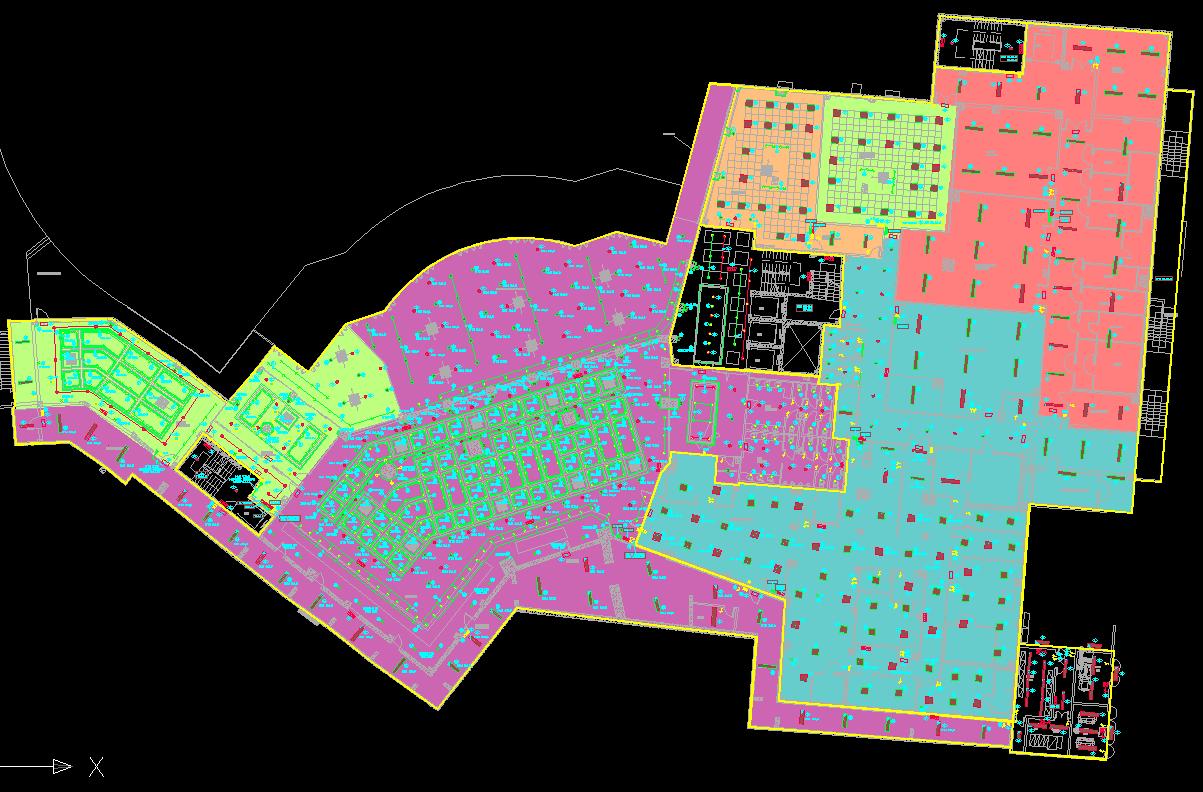

• Για την εγκατάσταση φωτισμού (εσωτερικών και εξωτερικών χώρων, ανάδειξης όψεων, δρόμων και σηράγγων, αθλητικών εγκαταστάσεων, μεγάλων χώρων συνάθροισης κοινού, θεάτρων, κλπ), γίνεται η επιλογή των φωτιστικών σωμάτων με κριτήρια τη βέλτιστη σχέση κατανάλωσης ισχύος – φωτεινής απόδοσης και την αισθητική τους (σε συνεργασία με τον αρχιτέκτονα), μετά από αναλυτικούς φωτοτεχνικούς υπολογισμούς και 3D απεικονίσεις των αποτελεσμάτων με εξειδικευμένα προγράμματα για τα φωτιστικά σώματα όλων των εταιριών.
• Ο αριθμός και θέση των ρευματοδοτών επιλέγεται με βάση τη χρήση και τις ιδιαίτερες απαιτήσεις κάθε έργου, ενώ οι παροχές των κινητήρων προκύπτουν από τα στοιχεία ισχύος που υπολογίζονται στις αντίστοιχες μελέτες (ύδρευση, αποχέτευση, κλιματισμός, πυρασφάλεια, ανυψωτικά).
• Η επιλογή των υλικών των πινάκων και οι υπολογισμοί καλωδίων, φορτίων γραμμών και στάθμης τριφασικού βραχυκυκλώματος γίνονται με εξειδικευμένο πρόγραμμα. Τα μονογραμμικά σχέδια των πινάκων περιέχουν όλες τις απαραίτητες πληροφορίες των υλικών και των αυτοματισμών που χρειάζεται ο κατασκευαστής πινάκων.
• Τα σχέδια καλωδιώσεων είναι αναλυτικά, έχουν καλή εποπτικότητα και περιέχουν όλες τις απαραίτητες πληροφορίες για τους τεχνικούς που θα τα εφαρμόσουν.

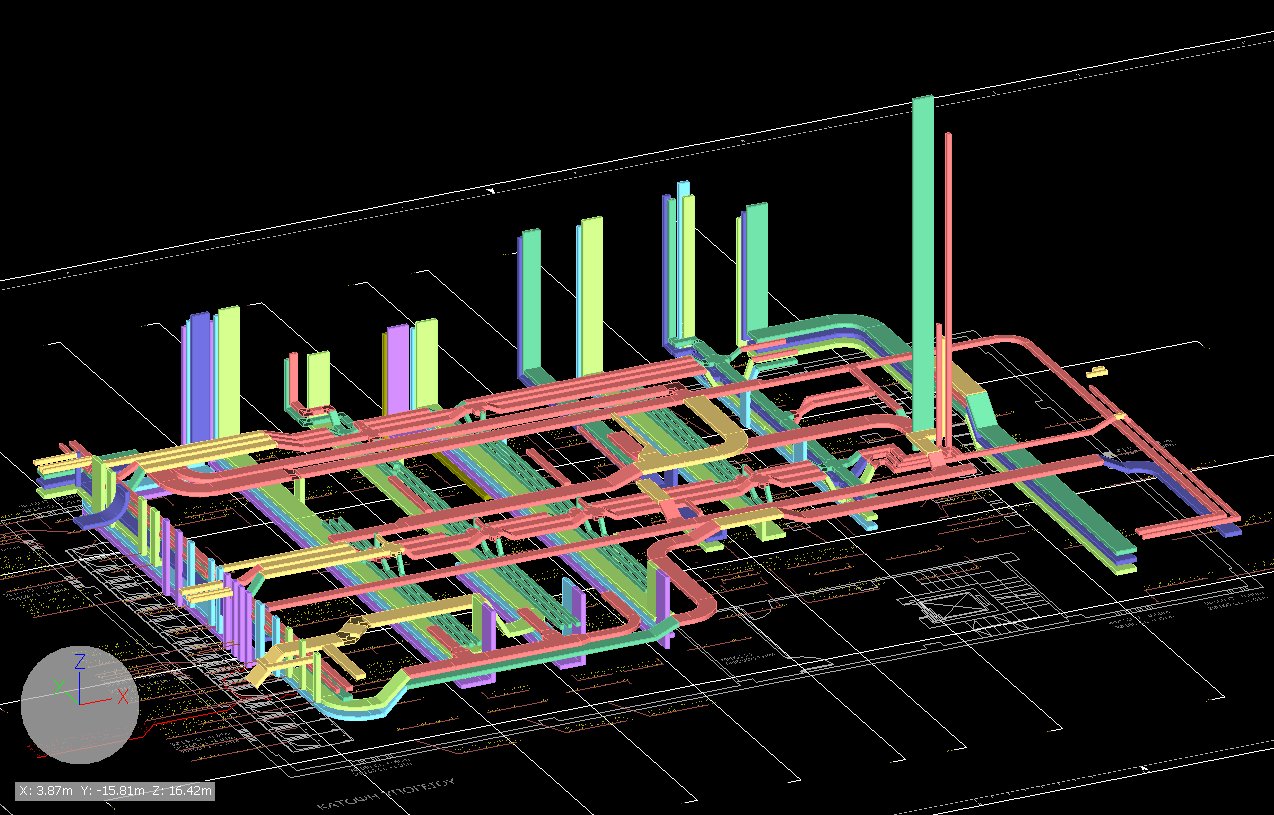

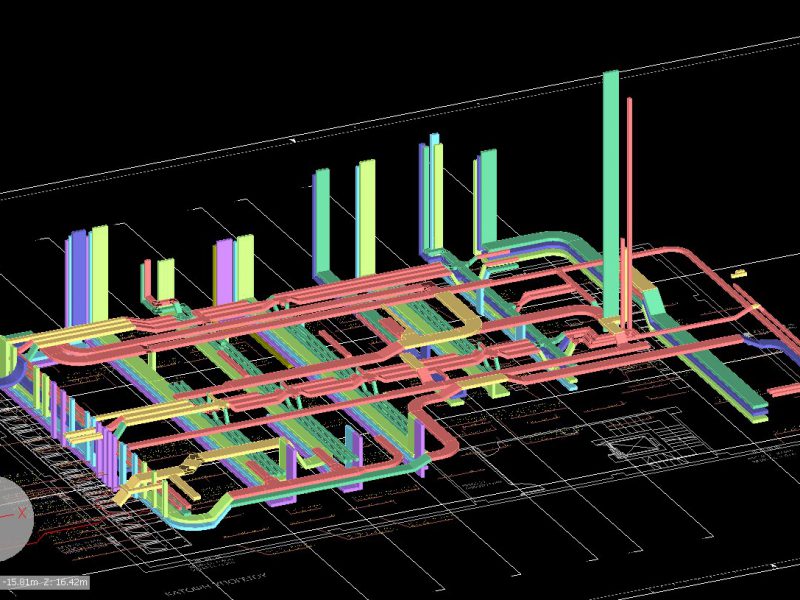

• Οι σχάρες καλωδίων σχεδιάζονται σε 2D ή 3D και συνοδεύονται από cable pull lists.
